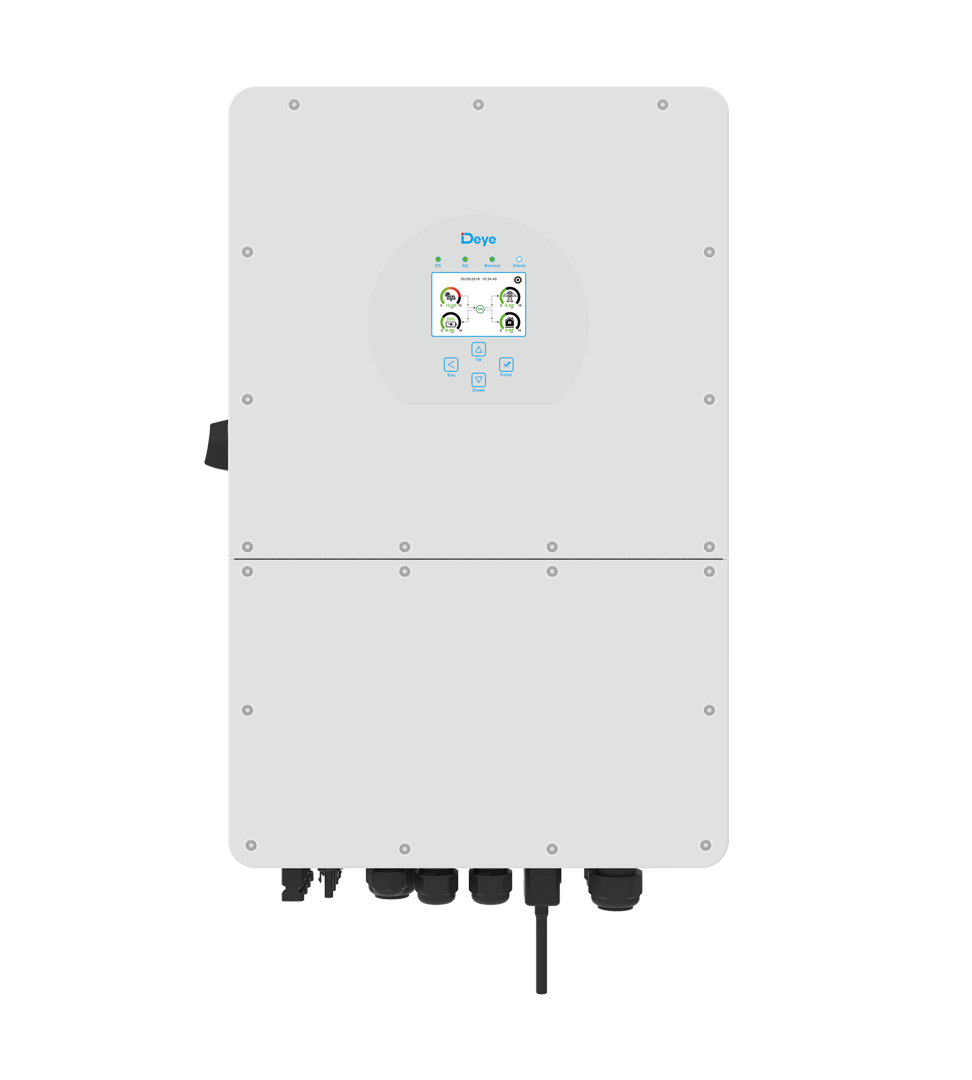

Inwerter DEYE SUN-25K-SG01HP3-EU-AM2
SKU: F20GZB1
EAN: 2010000031148
| Producent | |
|---|---|
| Moc znamionowa | |
| Zasilanie | |
| Urządzenie hybrydowe | |
| MPPT | 2 |
| AFCI | Opcjonalnie |
| Gwarancja | |
| Szerokość netto | |
| Głębokość netto | |
| Wysokość netto | |
| CAN | Tak |
| SPD Typ II | |
| SPD Typ I+II | |
| Waga | 39,9 kg |
| CN | 85044086 |
Karta katalogowa Deye SUN-5K-SG01HP3-EU-AM2 - SUN-25K-SG01HP3-EU-AM2
karta-katalogowa-deye-sun-5k-sg01hp3-eu-am2-sun-25k-sg01hp3-eu-am2.pdf
Instrukcja obsługi Deye SUN-5K-SG01HP3-EU-AM2 - SUN-25K-SG01HP3-EU-AM2
instrukcja-obslugi-deye-sun-5k-sg01hp3-eu-am2-sun-25k-sg01hp3-eu-am2.pdf
Gwarancja Deye SUN-5K-SG01HP3-EU-AM2 - SUN-25K-SG01HP3-EU-AM2
gwarancja-deye-sun-5k-sg01hp3-eu-am2-sun-25k-sg01hp3-eu-am2.pdf
Certyfikat zgodności Deye SUN-5K-SG01HP3-EU-AM2 - SUN-25K-SG01HP3-EU-AM2
certyfikat-zgodnosci-deye-sun-5k-sg01hp3-eu-am2-sun-25k-sg01hp3-eu-am2.pdf
Deklaracja zgodności Deye SUN-5K-SG01HP3-EU-AM2 - SUN-25K-SG01HP3-EU-AM2
deklaracja-zgodnosci-deye-sun-5k-sg01hp3-eu-am2-sun-25k-sg01hp3-eu-am2.pdf
Szczegóły produktu
| Producent | |
|---|---|
| Moc znamionowa | |
| Zasilanie | |
| Urządzenie hybrydowe | |
| MPPT | 2 |
| AFCI | Opcjonalnie |
| Gwarancja | |
| Szerokość netto | |
| Głębokość netto | |
| Wysokość netto | |
| CAN | Tak |
| SPD Typ II | |
| SPD Typ I+II | |
| Waga | 39,9 kg |
| CN | 85044086 |

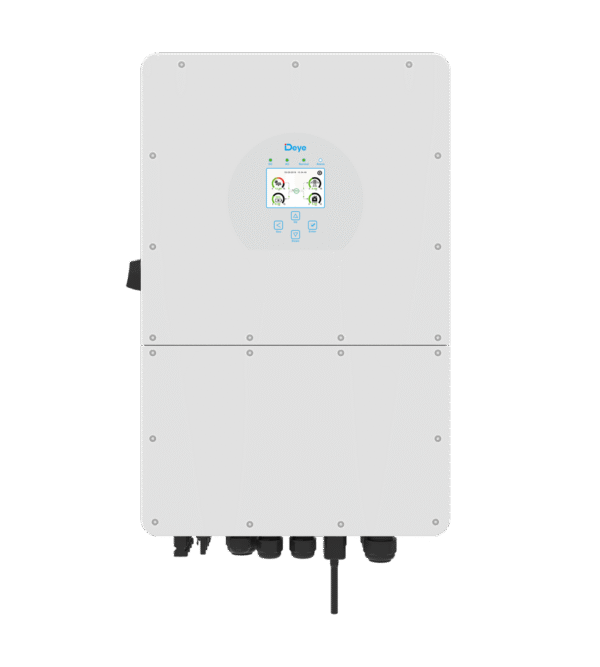

Trójfazowe Falowniki Hybrydowe Deye SUN-5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2
Trójfazowe falowniki hybrydowe Deye z serii SUN-K-SG01HP3-EU-AM2 to zaawansowane technologicznie urządzenia przeznaczone do inteligentnego zarządzania energią w systemach fotowoltaicznych z magazynami energii. Oferują szeroki zakres mocy od 5 kW do 25 kW, umożliwiając 100% niezrównoważone wyjście na każdej fazie oraz współpracę z akumulatorami wysokonapięciowymi. Dzięki możliwości pracy równoległej do 16 sztuk oraz wsparciu dla magazynowania energii z generatora diesla, falowniki te zapewniają elastyczność i niezawodność w różnorodnych zastosowaniach.
Najważniejsze cechy Falowników Hybrydowych Deye SUN-K-SG01HP3-EU-AM2:
- Szeroki zakres mocy i elastyczność: Dostępne modele o mocy od 5 kW do 25 kW, z możliwością pracy równoległej do 16 jednostek, zarówno w trybie on-grid, jak i off-grid.
- 100% niezrównoważone wyjście: Zapewnia optymalne wykorzystanie energii na każdej z trzech faz, co jest kluczowe przy nierównomiernym obciążeniu.
- Współpraca z akumulatorami wysokonapięciowymi: Kompatybilność z akumulatorami ołowiowo-kwasowymi lub litowo-jonowymi w zakresie napięć 160-700V, z maksymalnym prądem ładowania/rozładowania do 50A (w zależności od modelu).
- Zaawansowane zarządzanie energią: Możliwość ustawienia 6 okresów ładowania/rozładowywania akumulatorów oraz wsparcie dla magazynowania energii z generatora diesla.
- Wysoka wydajność i niezawodność: Maksymalna sprawność do 97,60%, sprawność MPPT 99,90% oraz liczne zintegrowane zabezpieczenia, w tym ochrona przed odwrotną polaryzacją DC i ochrona przeciwprzepięciowa AC/DC.
- Inteligentne chłodzenie i komunikacja: Inteligentne chłodzenie powietrzne, stopień ochrony IP65 oraz bogate opcje komunikacyjne (RS485/RS232/CAN, opcjonalnie GPRS/WIFI/Bluetooth/4G/LAN).
Dla kogo jest to dobry wybór?
Falowniki hybrydowe Deye z tej serii są doskonałym wyborem dla właścicieli domów jednorodzinnych, gospodarstw rolnych oraz małych i średnich przedsiębiorstw, którzy poszukują zaawansowanego i niezawodnego rozwiązania do zarządzania energią z instalacji fotowoltaicznej i magazynu energii. Ich elastyczność, możliwość pracy równoległej oraz wsparcie dla różnych typów akumulatorów i generatorów diesla czynią je idealnym rozwiązaniem do budowy systemów zapewniających wysoką autokonsumpcję, niezależność energetyczną oraz zasilanie awaryjne, nawet w przypadku rozległych lub złożonych instalacji.
Karta katalogowa Deye SUN-5K-SG01HP3-EU-AM2 - SUN-25K-SG01HP3-EU-AM2
karta-katalogowa-deye-sun-5k-sg01hp3-eu-am2-sun-25k-sg01hp3-eu-am2.pdf
Instrukcja obsługi Deye SUN-5K-SG01HP3-EU-AM2 - SUN-25K-SG01HP3-EU-AM2
instrukcja-obslugi-deye-sun-5k-sg01hp3-eu-am2-sun-25k-sg01hp3-eu-am2.pdf
Gwarancja Deye SUN-5K-SG01HP3-EU-AM2 - SUN-25K-SG01HP3-EU-AM2
gwarancja-deye-sun-5k-sg01hp3-eu-am2-sun-25k-sg01hp3-eu-am2.pdf
Certyfikat zgodności Deye SUN-5K-SG01HP3-EU-AM2 - SUN-25K-SG01HP3-EU-AM2
certyfikat-zgodnosci-deye-sun-5k-sg01hp3-eu-am2-sun-25k-sg01hp3-eu-am2.pdf
Deklaracja zgodności Deye SUN-5K-SG01HP3-EU-AM2 - SUN-25K-SG01HP3-EU-AM2
deklaracja-zgodnosci-deye-sun-5k-sg01hp3-eu-am2-sun-25k-sg01hp3-eu-am2.pdf
| Parametr | SUN-5K-SG01HP3-EU-AM2 | SUN-6K-SG01HP3-EU-AM2 | SUN-8K-SG01HP3-EU-AM2 | SUN-10K-SG01HP3-EU-AM2 | SUN-12K-SG01HP3-EU-AM2 | SUN-15K-SG01HP3-EU-AM2 | SUN-20K-SG01HP3-EU-AM2 | SUN-25K-SG01HP3-EU-AM2 |
|---|---|---|---|---|---|---|---|---|
| Dane wejścia akumulatora | ||||||||
| Typ akumulatora | Ołowiowo-kwasowy lub litowo-jonowy | Ołowiowo-kwasowy lub litowo-jonowy | Ołowiowo-kwasowy lub litowo-jonowy | Ołowiowo-kwasowy lub litowo-jonowy | Ołowiowo-kwasowy lub litowo-jonowy | Ołowiowo-kwasowy lub litowo-jonowy | Ołowiowo-kwasowy lub litowo-jonowy | Ołowiowo-kwasowy lub litowo-jonowy |
| Zakres napięcia akumulatora (V) | 160-700 | 160-700 | 160-700 | 160-700 | 160-700 | 160-700 | 160-700 | 160-700 |
| Maks. prąd ładowania (A) | 30 | 30 | 30 | 37 | 37 | 37 | 50 | 50 |
| Maks. prąd rozładowania (A) | 30 | 30 | 30 | 37 | 37 | 37 | 50 | 50 |
| Strategia ładowania dla akumulatora li-ion | Samoadaptacja do BMS | Samoadaptacja do BMS | Samoadaptacja do BMS | Samoadaptacja do BMS | Samoadaptacja do BMS | Samoadaptacja do BMS | Samoadaptacja do BMS | Samoadaptacja do BMS |
| Liczba portów akumulatora | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Dane wejścia PV | ||||||||
| Maksymalna moc dostępu PV (W) | 10000 | 12000 | 16000 | 20000 | 24000 | 30000 | 40000 | 50000 |
| Maks. moc wejściowa PV (W) | 8000 | 9600 | 12800 | 16000 | 19200 | 24000 | 32000 | 40000 |
| Maks. napięcie wejściowe PV (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Napięcie startowe (V) | 180 | 180 | 180 | 180 | 180 | 180 | 180 | 180 |
| Zakres napięcia MPPT (V) | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 | 150-850 |
| Znamionowe napięcie wejściowe DC (V) | 600 | 600 | 600 | 600 | 600 | 700 | 700 | 700 |
| Maks. prąd wejściowy PV (A) | 20+20 | 20+20 | 20+20 | 26+20 | 26+20 | 26+26 | 26+26 | 26+26 |
| Maks. prąd zwarciowy (A) | 30+30 | 30+30 | 30+30 | 39+30 | 39+30 | 39+39 | 39+39 | 39+39 |
| Liczba MPP/Liczba stringów MPPT | 2/1+1 | 2/1+1 | 2/1+1 | 2/1+1 | 2/2+1 | 2/2+1 | 2/2+2 | 2/2+2 |
| Dane wejścia/wyjścia AC | ||||||||
| Znamionowa moc czynna AC (W) | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 | 20000 | 25000 |
| Maks. moc pozorna AC (W) | 5500 | 6600 | 8800 | 11000 | 13200 | 16500 | 22000 | 26000 |
| Prąd znamionowy wej./wyj. AC (A) | 7.6/7.3 | 9.1/8.7 | 12.2/11.6 | 15.2/14.5 | 18.2/17.4 | 22.8/21.8 | 30.4/29 | 37.9/36.3 |
| Maks. prąd wej./wyj. AC (A) | 8.4/8 | 10/9.6 | 13.4/12.8 | 16.7/16 | 20/19.2 | 25/24 | 33.4/31.9 | 41.7/37.7 |
| Maks. prąd by-pass port Grid->Load (A) | 40 | 40 | 40 | 40 | 80 | 80 | 80 | 80 |
| Moc szczytowa (poza siecią) (W) | 2-krotność mocy znamionowej, 10s | 2-krotność mocy znamionowej, 10s | 2-krotność mocy znamionowej, 10s | 2-krotność mocy znamionowej, 10s | 2-krotność mocy znamionowej, 10s | 2-krotność mocy znamionowej, 10s | 2-krotność mocy znamionowej, 10s | 2-krotność mocy znamionowej, 10s |
| Współczynnik mocy | 0.8 wiodący do 0.8 opóźniony | 0.8 wiodący do 0.8 opóźniony | 0.8 wiodący do 0.8 opóźniony | 0.8 wiodący do 0.8 opóźniony | 0.8 wiodący do 0.8 opóźniony | 0.8 wiodący do 0.8 opóźniony | 0.8 wiodący do 0.8 opóźniony | 0.8 wiodący do 0.8 opóźniony |
| Znamionowe napięcie wej./wyj./zakres (V) | 220/230 0.85Un-1.1Un | 220/230 0.85Un-1.1Un | 220/230 0.85Un-1.1Un | 220/230 0.85Un-1.1Un | 220/230 0.85Un-1.1Un | 220/230 0.85Un-1.1Un | 220/230 0.85Un-1.1Un | 220/230 0.85Un-1.1Un |
| Znamionowa częstotliwość sieci (Hz) | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz | 50Hz/45Hz-55Hz 60Hz/55Hz-65Hz |
| Sposób przyłączenia do sieci | 3L+N+PE | 3L+N+PE | 3L+N+PE | 3L+N+PE | 3L+N+PE | 3L+N+PE | 3L+N+PE | 3L+N+PE |
| Całkowite zniekształcenie prądu harmonicznego (THDi) | <3% (nominalnej mocy) | <3% (nominalnej mocy) | <3% (nominalnej mocy) | <3% (nominalnej mocy) | <3% (nominalnej mocy) | <3% (nominalnej mocy) | <3% (nominalnej mocy) | <3% (nominalnej mocy) |
| Prąd wejściowy DC | <0.5% In | <0.5% In | <0.5% In | <0.5% In | <0.5% In | <0.5% In | <0.5% In | <0.5% In |
| Wydajność | ||||||||
| Maks. Sprawność (%) | 97.60% | 97.60% | 97.60% | 97.60% | 97.60% | 97.60% | 97.60% | 97.60% |
| Euro sprawność (%) | 96.50% | 96.50% | 96.50% | 96.50% | 96.50% | 96.50% | 96.50% | 96.50% |
| Wydajność MPPT (%) | 99.90% | 99.90% | 99.90% | 99.90% | 99.90% | 99.90% | 99.90% | 99.90% |
| Zabezpieczenia | ||||||||
| Zintegrowane | Ochrona przeciwprądowa DC Polarity Reverse Connection Protection, Ochrona przeciwprądowa wyjściowa AC, Ochrona termiczna, Ochrona przeciwnapięciowa wyjściowa AC, ochrona przed zwarciem wyjścia AC, monitorowanie komponentów DC, Ochrona przed upadkiem obciążenia przepięciowego, monitorowanie prądu awarii ziemi, przerywacz obwodu awarii łuku (opcjonalnie), Monitorowanie sieci zasilania, monitorowanie ochrony wysp, wykrywanie usterek ziemi, przełącznik wejściowy DC, Monitorowanie impedancji izolacji zacisków DC, wykrywanie prądu pozostałego (RCD), poziom ochrony przeciwprzepięciowej | |||||||
| Poziom ochrony przeciwprzepięciowej | TYPE II(DC), TYPE II(AC) | TYPE II(DC), TYPE II(AC) | TYPE II(DC), TYPE II(AC) | TYPE II(DC), TYPE II(AC) | TYPE II(DC), TYPE II(AC) | TYPE II(DC), TYPE II(AC) | TYPE II(DC), TYPE II(AC) | TYPE II(DC), TYPE II(AC) |
| Komunikacja | ||||||||
| Interfejs komunikacyjny | RS485/RS232/CAN | RS485/RS232/CAN | RS485/RS232/CAN | RS485/RS232/CAN | RS485/RS232/CAN | RS485/RS232/CAN | RS485/RS232/CAN | RS485/RS232/CAN |
| Tryb monitorowania | GPRS/WIFI/Bluetooth/4G/LAN (opcjonalnie) | GPRS/WIFI/Bluetooth/4G/LAN (opcjonalnie) | GPRS/WIFI/Bluetooth/4G/LAN (opcjonalnie) | GPRS/WIFI/Bluetooth/4G/LAN (opcjonalnie) | GPRS/WIFI/Bluetooth/4G/LAN (opcjonalnie) | GPRS/WIFI/Bluetooth/4G/LAN (opcjonalnie) | GPRS/WIFI/Bluetooth/4G/LAN (opcjonalnie) | GPRS/WIFI/Bluetooth/4G/LAN (opcjonalnie) |
| Dane ogólne | ||||||||
| Temperatura pracy (°C) | -40 to +60°C, >45°C obniżenie wartości znamionowych | -40 to +60°C, >45°C obniżenie wartości znamionowych | -40 to +60°C, >45°C obniżenie wartości znamionowych | -40 to +60°C, >45°C obniżenie wartości znamionowych | -40 to +60°C, >45°C obniżenie wartości znamionowych | -40 to +60°C, >45°C obniżenie wartości znamionowych | -40 to +60°C, >45°C obniżenie wartości znamionowych | -40 to +60°C, >45°C obniżenie wartości znamionowych |
| Dopuszczalna wilgotność otoczenia (%) | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% | 0-100% |
| Max. wys. instalacji (m) | 2000m | 2000m | 2000m | 2000m | 2000m | 2000m | 2000m | 2000m |
| Poziom hałasu (dB) | ≤55 dB | ≤55 dB | ≤55 dB | ≤55 dB | ≤55 dB | ≤55 dB | ≤55 dB | ≤55 dB |
| Topologia inwertera | Beztransformatorowa | Beztransformatorowa | Beztransformatorowa | Beztransformatorowa | Beztransformatorowa | Beztransformatorowa | Beztransformatorowa | Beztransformatorowa |
| Kategoria nadnapięcia | OVC II(DC), OVC III(AC) | OVC II(DC), OVC III(AC) | OVC II(DC), OVC III(AC) | OVC II(DC), OVC III(AC) | OVC II(DC), OVC III(AC) | OVC II(DC), OVC III(AC) | OVC II(DC), OVC III(AC) | OVC II(DC), OVC III(AC) |
| Waga (kg) | 30.5 | 30.5 | 30.5 | 30.5 | 30.5 | 30.5 | 30.5 | 30.5 |
| Rozmiar szafki (szer. x wys. x gł. mm) | 408×638×237(Bez złącz i uchwytów montażowych) | 408×638×237(Bez złącz i uchwytów montażowych) | 408×638×237(Bez złącz i uchwytów montażowych) | 408×638×237(Bez złącz i uchwytów montażowych) | 408×638×237(Bez złącz i uchwytów montażowych) | 408×638×237(Bez złącz i uchwytów montażowych) | 408×638×237(Bez złącz i uchwytów montażowych) | 408×638×237(Bez złącz i uchwytów montażowych) |
| Poziom ochrony IP | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 |
| Typ chłodzenia | Bierne | Bierne | Bierne | Bierne | Inteligentne chłodzenie powietrzne | Inteligentne chłodzenie powietrzne | Inteligentne chłodzenie powietrzne | Inteligentne chłodzenie powietrzne |
| Gwarancja | 5 letni/10 letni okres gwarancji, zależy od warunków instalacji inwertera. Szczegóły dostępne są w ogólnych warunkach gwarancji. | 5 letni/10 letni okres gwarancji, zależy od warunków instalacji inwertera. Szczegóły dostępne są w ogólnych warunkach gwarancji. | 5 letni/10 letni okres gwarancji, zależy od warunków instalacji inwertera. Szczegóły dostępne są w ogólnych warunkach gwarancji. | 5 letni/10 letni okres gwarancji, zależy od warunków instalacji inwertera. Szczegóły dostępne są w ogólnych warunkach gwarancji. | 5 letni/10 letni okres gwarancji, zależy od warunków instalacji inwertera. Szczegóły dostępne są w ogólnych warunkach gwarancji. | 5 letni/10 letni okres gwarancji, zależy od warunków instalacji inwertera. Szczegóły dostępne są w ogólnych warunkach gwarancji. | 5 letni/10 letni okres gwarancji, zależy od warunków instalacji inwertera. Szczegóły dostępne są w ogólnych warunkach gwarancji. | 5 letni/10 letni okres gwarancji, zależy od warunków instalacji inwertera. Szczegóły dostępne są w ogólnych warunkach gwarancji. |
| Norma przyłączenia do sieci | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097,RD 140,UNE 217002, OVE-Richtlinie R25,G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097,RD 140,UNE 217002, OVE-Richtlinie R25,G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097,RD 140,UNE 217002, OVE-Richtlinie R25,G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097,RD 140,UNE 217002, OVE-Richtlinie R25,G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097,RD 140,UNE 217002, OVE-Richtlinie R25,G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097,RD 140,UNE 217002, OVE-Richtlinie R25,G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097,RD 140,UNE 217002, OVE-Richtlinie R25,G99, VDE-AR-N 4105 | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097,RD 140,UNE 217002, OVE-Richtlinie R25,G99, VDE-AR-N 4105 |
| Bezpieczeństwo EMC/Norma | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
Deye tworzy falowniki i rozwiązania hybrydowe, ułatwiające integrację energii słonecznej z magazynowaniem, zapewniając stabilność i optymalną pracę instalacji. Firma Deye oferuje szeroką gamę falowników, które są kompatybilne z różnymi systemami magazynowania energii, co umożliwia elastyczne i efektywne zarządzanie produkcją oraz konsumpcją energii. Rozwiązania hybrydowe Deye pozwalają na jednoczesne wykorzystanie energii ze źródeł odnawialnych oraz z magazynów, co zwiększa niezależność energetyczną i redukuje koszty eksploatacji. Produkty tej marki charakteryzują się wysoką sprawnością, niezawodnością oraz łatwością instalacji, co czyni je atrakcyjnym wyborem zarówno dla klientów indywidualnych, jak i komercyjnych. Deye inwestuje w innowacje, wprowadzając na rynek nowoczesne technologie, które poprawiają wydajność i trwałość falowników oraz systemów magazynowania energii. W rezultacie, rozwiązania Deye przyczyniają się do zwiększenia efektywności energetycznej oraz promują zrównoważony rozwój w sektorze odnawialnych źródeł energii.
